Poliészter T100 alapú öntő poliuretán prepolimer

HJ-3170

HJ-3175

HJ-3180

HJ-3185

NCO% tartalom

2.3±0.2.

2.7±0.2

3.0±0.2

3.5±0.2.

Sűrűség25°C/(g/cm³)

1.23

1.23

1.23

1.23

Viszkozitás80°C/mpa·s

2200-2500

1800-2100

1700-2000

1500-1800

Megjelenés 25°C

Fehér szilárdtest

MixTemperature°C

Prepolimer/Moca

85°C/115°C

85°C/115°C

85°C/115°C

85°C/115°C

Gél idő/perc

35-45

20-30

15-18

12-16

Vulkanizálási idő (h)

25-16

25-16

25-16

25-16

Fizikai tulajdonságok

Keménység (Shore A)

70±2

75±2

80±2

85±2

Szakítószilárdság (Mpa)

30-35

35-40

38-43

43-47

100% Modulus (Mpa)

8-10

8-10

8-10

9-10

300% Modulus (Mpa)

16-17

16-17

16-18

16-18

Megnyúlás szünetben (%)

600-650

620-680

650-700

650-720

Könnyerősség (KN/m)

55-65

60-75

85-90

90-100

Tömörítési állandó deformáció %

4-6

4-6

4-6

2-4

DIN kopásvesztés（mm³）

≤50

≤50

≤45

≤45

Rugalmasság %/25°C

25-28

23-26

22-24

18-22

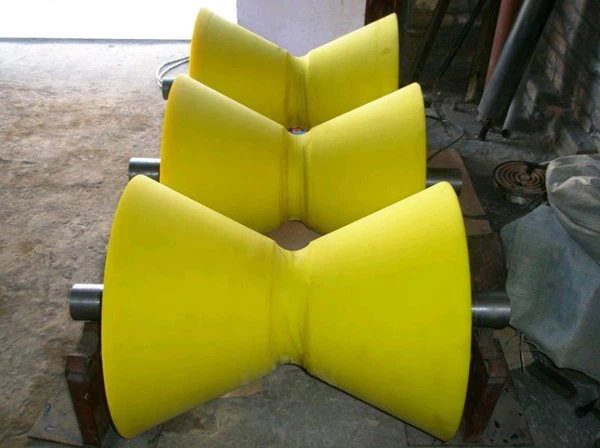

Termék alkalmazása : Henger, bányászabroncs, osztályozási képernyő, csővezeték bélés, csatlakozó,, bányász szállítószalag, nyomtatókaparó, ipari görgő, csővezeték-tisztító, szivattyú bélés, flotációs cella járókerék és egyéb termékek.

Művelet részletei:

A 80-85 °C-os vákuumgázolás után a prepolimert olvasztott MOCA-val keverjük össze az öntéshez és a vulkanizáláshoz. Alkalmas kézi és mechanikus működésre.

Raktározás:

Tárolja hűvös és száraz helyen, és a felbontás után a lehető leghamarabb használja fel; Ha egyszerre nem lehet felhasználni, nitrogénnel kell lezárni; A második nyílást a defoaminghoz kell használni, és az eredeti tárolási időszak hat hónap.

Csomagolás:

20kg vagy 200kgiron dob

HJ-3135

HJ-3190

HJ-3190A

HJ-3190C

NCO% tartalom

3.5±0.2.

4.3±0.2.

4.3±0.2.

4.2±0.2

Sűrűség25°C/(g/cm³)

1.23

1.23

1.23

1.23

Viszkozitás80°C/mpa·s

1500-1800

1100-1400

1200-1500

1200-1500

Megjelenés 25°C

Fehér szilárdtest

MixTemperature°C

Prepolimer/Moca

85°C/115°C

80°C/115°C

80°C/115°C

80°C/115°C

Gél idő/perc

16-22

8-12

6-9

12-16

Vulkanizálási idő (h)

25-16

25-16

25-16

25-16

Fizikai tulajdonságok

Keménység (Shore A)

85±2

90±2

90±2

90±2

Szakítószilárdság (Mpa)

43-47

45-52

43-50

46-53

100% Modulus (Mpa)

8-10

8-10

8-10

8-10

300% Modulus (Mpa)

14-16

15-17

14-16

16-18

Megnyúlás szünetben (%)

600-750

580-700

600-710

550-650

Könnyerősség (KN/m)

95-110

100-120

95-110

110-125

Tömörítési állandó deformáció %

4-6

2-4

2-4

2-4

DIN kopásvesztés（mm³）

≤50

≤40

≤48

≤40

Rugalmasság %/25°C

20-23

16-19

18-22

15-18

Termék alkalmazása : Henger, bányászabroncs, osztályozási képernyő, csővezeték bélés, csatlakozó,, bányász szállítószalag, nyomtatókaparó, ipari görgő, csővezeték-tisztító, szivattyú bélés, flotációs cella járókerék és egyéb termékek.

Művelet részletei:

A 80-85 °C-os vákuumgázolás után a prepolimert olvasztott MOCA-val keverjük össze az öntéshez és a vulkanizáláshoz. Alkalmas kézi és mechanikus működésre.

Raktározás:

Tárolja hűvös és száraz helyen, és a felbontás után a lehető leghamarabb használja fel; Ha egyszerre nem lehet felhasználni, nitrogénnel kell lezárni; A második nyílást a defoaminghoz kell használni, és az eredeti tárolási időszak hat hónap.

Csomagolás:

20kg vagy 200kgiron dob

HJ-3193

HJ-3195

HJ-3195A

HJ-3197

NCO% tartalom

4.7±0.2.

5.0±0.2

5.5±0.2

6.5±0.2

Sűrűség25°C/(g/cm³)

1.23

1.23

1.23

1.23

Viszkozitás80°C/mpa·s

1000-1300

900-1200

900-1300

800-1100

Megjelenés 25°C

Fehér szilárdtest

MixTemperature°C

Prepolimer/Moca

80°C/115°C

75°C/115°C

75°C/115°C

75°C/115°C

Gél idő/perc

6-9

7-10

5-8

3-6

Vulkanizálási idő (h)

25-16

25-16

25-16

25-16

Fizikai tulajdonságok

Keménység (Shore A)

93±2

95±2

95±2

97±2

Szakítószilárdság (Mpa)

48-55

50-55

48-53

46-55

100% Modulus (Mpa)

8-10

9-10

9-10

9-10

300% Modulus (Mpa)

16-18

18-22

16-18

18-22

Megnyúlás szünetben (%)

450-600

400-550

530-700

400-550

Könnyerősség (KN/m)

100-120

110-130

110-130

115-130

Tömörítési állandó deformáció %

2-4

2-4

2-4

2-4

DIN kopásvesztés（mm³）

≤45

≤45

≤45

≤45

Rugalmasság %/25°C

15-18

14-16

13-16

12-15

Termék alkalmazása : Henger, bányászabroncs, osztályozási képernyő, csővezeték bélés, csatlakozó,, bányász szállítószalag, nyomtatókaparó, ipari görgő, csővezeték-tisztító, szivattyú bélés, flotációs cella járókerék és egyéb termékek.

Művelet részletei:

A 80-85 °C-os vákuumgázolás után a prepolimert olvasztott MOCA-val keverjük össze az öntéshez és a vulkanizáláshoz. Alkalmas kézi és mechanikus működésre.

Raktározás:

Tárolja hűvös és száraz helyen, és a felbontás után a lehető leghamarabb használja fel; Ha egyszerre nem lehet felhasználni, nitrogénnel kell lezárni; A második nyílást a defoaminghoz kell használni, és az eredeti tárolási időszak hat hónap.

Csomagolás:

20kg vagy 200kgiron dob
